【華中重鋼】鋼結構樓板混凝土施工方案

1

施工方法

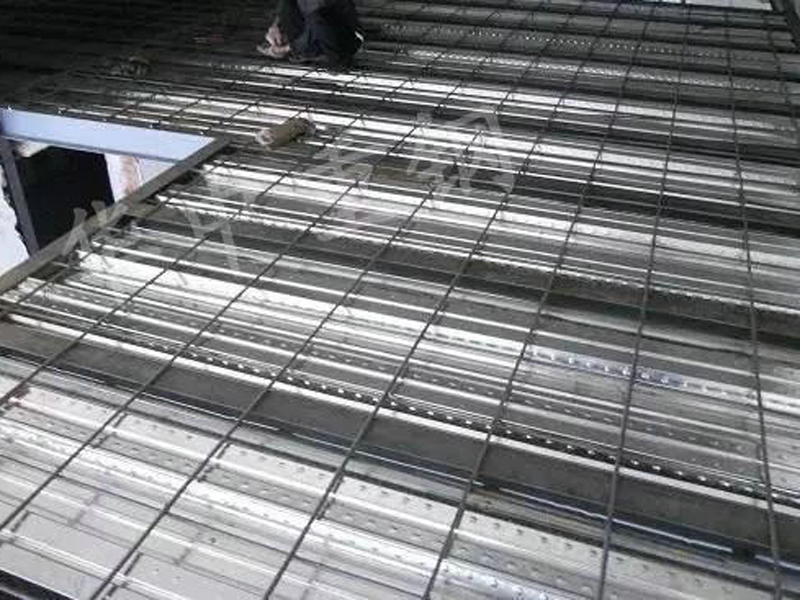

主要施工流程：測量放線→樓板周邊鋼板模板安裝→鋼梁上短筋焊接→鋼筋綁扎→預留洞口模板安裝→樓板混凝土澆筑

主要部位的鋼筋設計

本工程采用普通熱軋Ⅰ級（光圓）和Ⅱ級（月牙紋）鋼筋。

鋼筋接頭形式：

根據設計要求和施工方便，鋼筋采用盤圓鋼筋，調直后按圖紙下料，接頭為綁扎搭接接頭。

鋼筋保護層的控制厚度：

按設計要求，板鋼筋的保護層厚度為20mm。

鋼筋綁扎與安裝

鋼筋綁扎接頭的搭接長度及接頭位置須符合結構設計說明和規范規定。

鋼筋搭接長度的末端距鋼筋彎折處，不得小于鋼筋直徑的10倍，接頭不得位于構件彎矩處。

受拉區域內，Ⅰ級鋼筋綁扎接頭的末端須做彎鉤，Ⅱ級鋼筋及冷拉帶肋不做彎鉤。鋼筋搭接處，須兩端用鐵絲扎牢。

各受力鋼筋之間的綁扎接頭位置須相互錯開。從任一綁扎接頭中心至搭接長度的1.3倍區段范圍內，有綁扎接頭的受力鋼筋截面面積占受力鋼筋總截面面積百分率，須符合下列規定：受拉區不得超過25%；受壓區不得超過50%。

鋼筋工程質量控制

1.鋼筋工程質量控制程序

根據質量保證體系及職責劃分，各部門須嚴格履行職責，互相配合并遵照如下程序進行。

鋼筋工程質量程序控制表

2.鋼筋工程質量控制

●選鋼廠作為供貨商，每次進場鋼筋須具有鋼筋出廠合格證明、原材質量證明書和原材試驗報告單。鋼筋進場后按批進行聯合驗收及原材復試，合格后方可用于工程施工。

成品保護

●鋼筋工程施工班組為主要成品保護責任人，水電配合施工等班組要有鋼筋工程的保護措施后方可作業，成品保護要落實到人。

●綁扎好的鋼筋嚴禁踩踏，模板支設或混凝土澆筑須鋪設跳板或搭設平臺。

●鋼筋主筋嚴禁點焊或與其施焊固定埋件等（防雷接地除外）。

●混凝土澆筑時須設專人看護，如有偏位等立即調整。

●露出板面柱主筋在混凝土澆筑時用塑料（PVC）套管套上保護。

2

混凝土工程

概況：本工程為鋼結構樓板混凝土，約為( )m3，混凝土采用我單位的混凝土攪拌站自行機械攪拌，自卸式混凝土運輸車至工地樓西側，再用混凝泵車垂直運輸至四層樓面。

1、結構混凝土強度等級

根據設計要求，樓板混凝土強度等級為C30。

2、混凝土運輸

采用自卸式混凝土運輸車至工地樓西側，再用混凝泵車垂直運輸至四層樓面。

3、機械設備

4、樓板砼施工

充分準備施工所需的澆筑材料和使用機具，并對所有的機具進行檢查和試運轉，同時準備好應急方案保證人、材、物均能滿足澆筑速度的要求，保證水電的供應，防止意外事件的發生造成質量事故。

要求材料供應單位事先提供水泥、砂、石、外加劑的質量合格證和檢測報告及實際樣品，并提供配合比報告。

對折型鍍鋅瓦模板及其支架進行檢查，確保尺寸正確，強度、剛度、穩定性及嚴密性滿足要求。

3

主要的施工方法

混凝土澆筑的順序

先從每個單體的遠處和外圍開始，從遠處向近處進行，一次完成混凝土的澆筑。

混凝土的振搗

混凝土澆筑前將振動機械和電箱全部檢查一遍，確認完好后，報技術負責人批準后，方可開始混凝土的澆筑。人員和機械特別要準備充足。采用平板振動器，有專人負責看守防止漏振，同時在澆筑平板時注意混凝土的堆料不宜集中過多，防止堆料過于集中，模板荷載超重發生質量事故和危險。

凝土工程施工質量預控

5、混凝土施工措施

●澆筑混凝土?xí)r，四周防護欄桿高度應在1.1米位置。

●混凝土工進行混凝土澆筑時，并懸掛在牢固的位置，方可進行施工。

●夜間施工時，澆筑現場應配備足夠的照明設施。

6、人力計劃

根據現場實際情況作如下人力和機具計劃

7、 質量和環保措施

（1）、其質量控制的主要內容為：

a．嚴格遵守工藝規程。

b．主動控制工序活動條件的質量。主要控制影響質量的五大因素：即施工操作者、材料、施工機械設備、施工方法和施工環境。

c．及時檢驗工序的質量。

d．在關鍵部位或薄弱環節設置工序控制點。

為確保各施工人員嚴格遵守各分項工程的施工工藝規程，在施工展開前，編制施工組織設計時，分項工程均列明施工工藝流程，在施工前，由技術員對照既定的工藝流程及相應的施工操作規程現場交底，使每一位職工都能懂得如何操作。

（2） 施工：

用電組織措施：建立技術交底制度。向電工、各類用電人員介紹臨時用電施工組織設計和用電技術、措施的總體意圖、技術內容和注意事項，并應在技術交底文字資料上履行交底人和被交底人的簽字手續，載明交底日期。建立檢測制度，并做好檢測記錄。“三寶、四口”及各種臨邊防護，須按規范的要求達標

（3） 文明施工：

建立健全以生產責任制為基礎管理制度，責任到人，嚴格落實。腳手架的搭設有檢查、有維修。施工臨時用電三相五線制和三級配電、兩級保護，并有人員管理。施工機械要做到“三須”（即傳動部位須有防護罩，傳動部位須有保險裝置，開關須有漏電保護器）。同時，工地的所有人員都須佩戴標明其姓名、職務（工種）的胸卡。
